計量・コンパクト設計で経済的

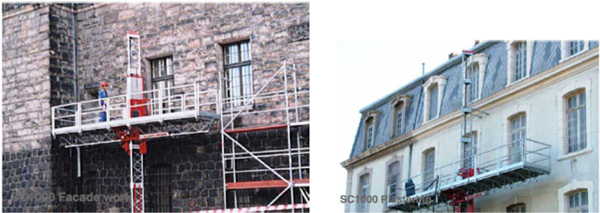

狭い現場での安全作業が可能です

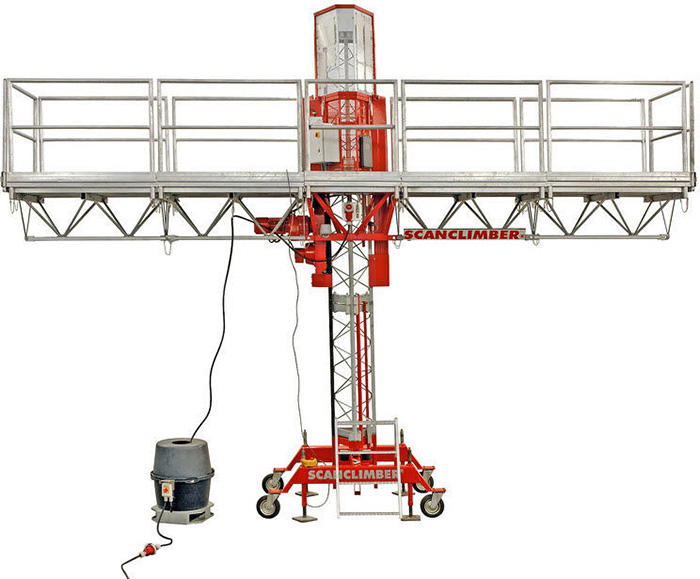

【主な装備】
・ミニシャーシーを標準採用しています。ベースのサイズは1300mm×1400mmで省スペースに対応しています。
・マストセクションは扇港1.5mで48kg計量コンパクト構造。また亜鉛メッキ加工されています。
・プラットフォームが一番下まで降下した時あるいは一番上まで上昇した時、リミットスイッチのセンサーが働きストップします。
シングルマスト SC1000 | ツインマスト SC1000 | |
最大プラットフォーム寸法/最大積載 | 4.1m/1300kg 7.1m/800kg 10.1m/500kg |
7.9m/2000kg 16.8m/1400kg 19.8m/1200kg 25.0m/750kg |
---|---|---|
最大自立(トレーラーシャーシ使用時) | 6m | |
トップアンカー使用時最大設置高 | 11.5m | |
標準最大設置高 | 100m(これ以上要相談) | |
最大壁つなぎ間隔 | 6m | |
エクステンション最大長さ | 1.0m | |
昇降スピード | 6.0m/分 | |
マスト 寸法/重量 | 1.5m/48kg | |
電気システム リフティングモーター | 400V/50Hz/3kW、3phase/32A | 2×400V/50Hz/3kW、3phase/32A |
安全装置 | ||
安全ブレーキ(ガバナブレーキ) | 〇 | |
上下限リミット | 〇 | |
電磁気ブレーキ | 〇 | |
逆相切替スイッチ | 〇 | |
残留電流装置 | 〇 | |
輸送重量 | ||
最大(トレーラーシャーシ上10.1mプラットフォーム) | 1800kg | |
最小(トレーラーシャーシ上4.1mプラットフォーム) | 1000kg |
