世界基準の移動昇降式足場　高層建造物建築から架橋工事・補修工事まで高所作業を完全サポート｡

SCANCLIMBER

Snake System SC8000

スネークス
SCシリーズオリジナルシステム

構造物の形状に対応して簡単な操作で作業床を変形させ作業の効率化を図ることができます。

スネークプラットフォームセクションは、建物の構造と形状に合うように様々な角度(＋45度)で無段階かつ安全に調整できます。
調整はラチェットまたはスクリューガンで簡単に行うことができるので、様々な壁面での作業に適しています。

  • メリット

    ・障害物や建築物の特長を容易に回避し、全ての領域にアクセスできるようにする機能。
    ・迅速な据え付けと分解により、時間短縮が見込まれます。

  • 実際には、下記の様々な現場で使用されています。

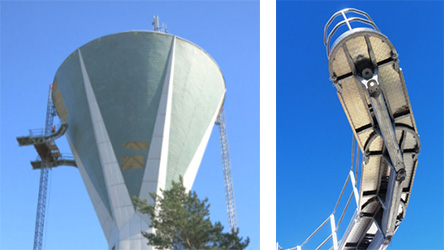

    ・石油化学設備・タンク及び船舶
    ・発電
    ・橋の構造
    ・工業プロセスプラント
    ・風力発電の建設とメンテナンス
    ・造船所

  • スネークシステムとは？

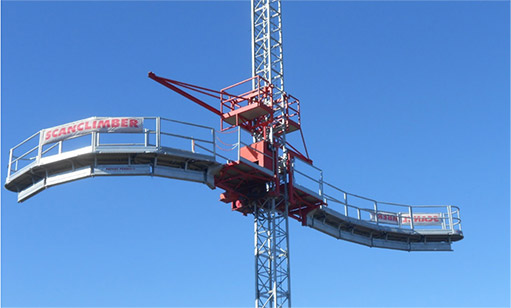

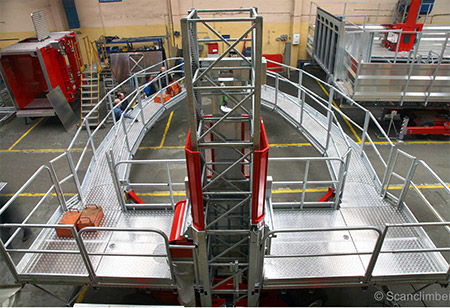

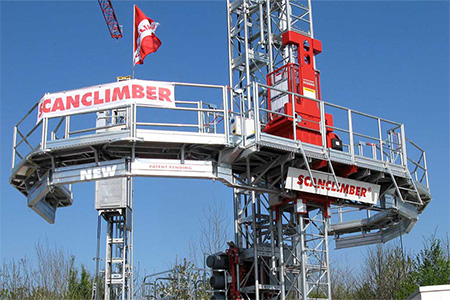

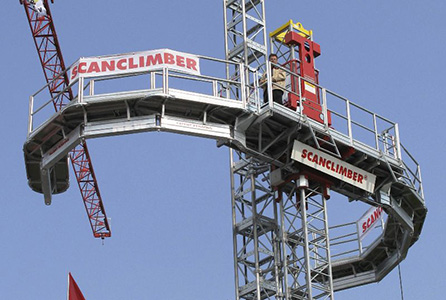

    スカンクライマー社オリジナルのシステムです。スネークアタッチメントを本体に装着し、作業床をユニークな形に変形させることができます。その形が蛇のようなのでスネークシステムと名付けられました。

    使用するメリット

    構造物に接続する障害物を避けながら昇降ができます。これにより、今まで障害物があるために接近することが難しかった構造物の点検やメンテナンスが可能になります。
    本体にスネークアタッチメントを装着するだけなので簡単に組立ができます。

基本データ

  SC8000シングル SC8000ツイン
本体寸法 4070×1600 4070×1600×2基
本体重量 2070kg（トップフレーム＋ミニシャシー） 2070kg（トップフレーム＋ミニシャシー）×2基
リフティングモーター 4.0Kw×2基 4.0Kw×4基
供給電源 400v / 50Hz / 60Hz 400v / 50Hz / 60Hz
電力容量 90kVA 150kVA
積載荷重 4,500kg（最大） 8,000kg（最大）
昇降速度 7.2m / 8.2m/分 7.2m / 8.2m/分
作業床長さ 4.1m〜16.9ｍ 14.2m〜46.2ｍ
自立最大（K/X） 15m / 19m 15m / 18m

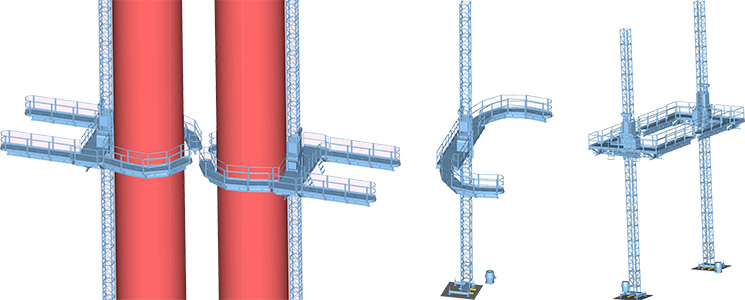

スネーク レイアウト例

スネークアタッチメントは左右両方向、45度調整が可能です。
2基使用する事により作業半径も拡大されます。
組立は、非常にシンプルで互いのスネークアタッチメントを連結させピンで留めます。

  1. スネーク取付パターン（桁側）
  2. スネーク取付パターン（妻側）
